1. Przygotowanie otworów w obudowie.
Jest to etap, który powinien być wykonany w pierwszej kolejności. Opiłki i zanieczyszczenia powstałe podczas cięcia i wiercenia można będzie łatwo usunąć. Opiłek metalu, który dostanie się do wnętrza aparatu elektrycznego (np. PLC) może być przyczyną zwarcia i uszkodzenia.
Do wykonania okrągłych otworów można użyć wykrojników śrubowych lub dziurkarki hydraulicznej.
Na zdjęciu wykrojnik śrubowy.
Wygodniejsza w użyciu dziurkarka hydrauliczna.
Otwory o innych kształtach można wykonać wyrzynarką z brzeszczotem do metalu.
Na zdjęciu poniżej szafa z przygotowanymi otworami.
2. Montaż aparatury sterującej i sygnalizacyjnej na drzwiach szafy.
W przygotowanych otworach umieścić kontrolki i przełączniki. Elementy wrażliwe na wstrząsy lub wyposażone w wyświetlacze (np. mierniki, panele dotykowe) z uwagi na możliwość uszkodzenia lepiej jest zamontować w dalszej kolejności.
Drzwi szafy od strony zewnętrznej.
Na wewnętrzną stronę aparatów umieścić łączniki służące do zamontowania zestyków i lampek sygnalizacyjnych.
Z reguły każdy łącznik umożliwia zamontowanie trzech elementów
(np. dwóch zestyków i jednej lampki)
3. Montaż korytek kablowych i szyn
Na płycie montażowej należy rozmieścić perforowane korytka kablowe oraz szyny (najczęściej DIN 35mm). Szyny oraz korytka sprzedawane są w odcinkach dwumetrowych. Należy je dociąć na wymagany wymiar.
Perforowane korytka kablowe są dostępne w wielu przekrojach
(25 x25, 25 x 40, 40 x60, 60 x60 mm, itd.).
Szyny i korytka mogą być mocowane do płyty śrubami lub wkrętami.
Poniżej fragment szyny DIN umocowany śrubą M4.
Płyta montażowa z zamocowanymi korytkami i szynami.
Zbliżenie na dolną część płyty.
Przygotowaną płytę należy umieścić w szafie.
4. Montaż aparatów.
Zatrzasnąć aparaty oraz listwy zaciskowe na szynie montażowej.
Większe aparaty np. przemienniki częstotliwości bezpieczniej jest mocować przez przekręcenie bezpośrednio do płyty montażowej (bez użycia szyny DIN).
5. Wykonanie połączeń elektrycznych.
Do tego procesu potrzeby jest ściągacz izolacji oraz zaciskarka do tulejek. Docinając przewody na długość, bezpiecznie jest przy każdym aparacie pozostawić pewien nadmiar. W wypadku konieczności nieznacznego przemieszczenia aparatu można wykorzystać te same przewody.
Na końcach przewodów powinny być zaciśnięte tulejki kablowe o odpowiedniej długości i średnicy. Do połączenia dwóch przewodów w jednej tulejce należy używać podwójnych tulejek. Izolowana część takiej tulejki mieści dwa przewody. Na zdjęciu poniżej podwójna tulejka jest pierwsza z lewej.
Podczas pracy z przewodami potrzebne będą odpowiednie narzędzia.
Na zdjęciu poniżej od lewej strony: ściągacz izolacji, zaciskarka do tulejek, praska do końcówek oczkowych.
Przewody, które przechodzą przez ścianki szafy powinny być zabezpieczone przepustami z gumy lub tworzywa sztucznego.
Aby doprowadzić przewody do aparatury zamontowanej na drzwiach szafy można zastosować perforowane korytko kablowe. Można przykleić je taśmą dwustronną po uprzednim odtłuszczeniu powierzchni.
Wiązki przewodów do aparatury na drzwiach szafy można owinąć spiralą poliamidową. Powstaje wtedy dość elastyczne, ruchome połączenie.

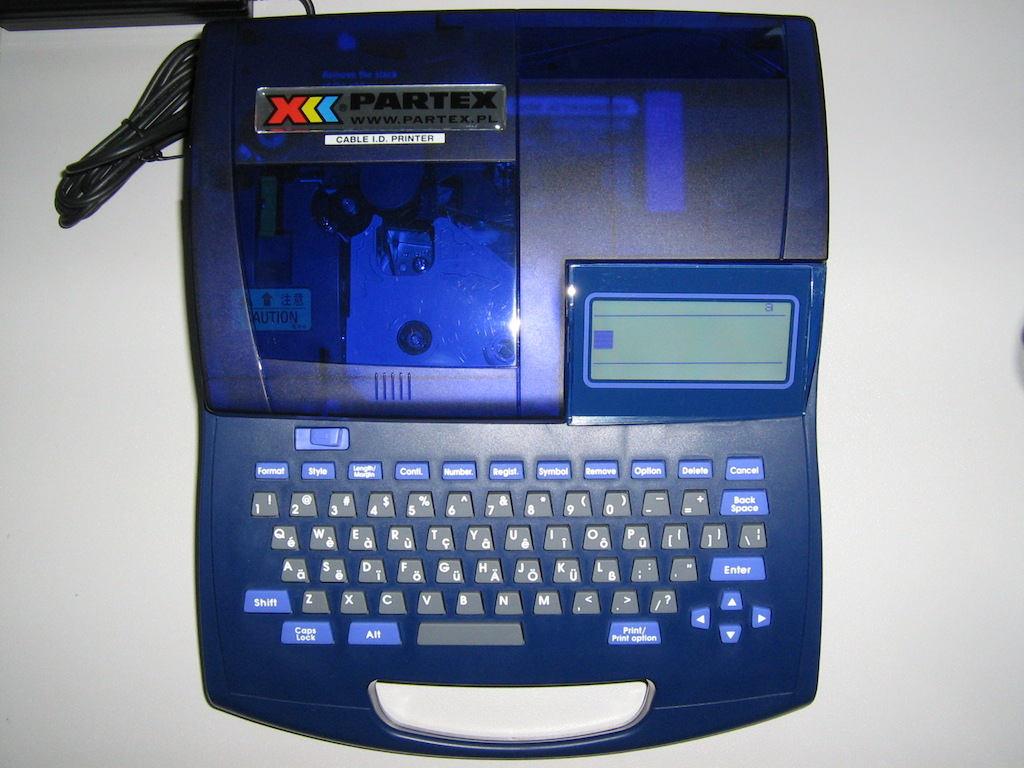

7. Przygotowanie płyty z dławicami.
Z reguły wszelkie połączenia z zewnętrznym wyposażeniem elektrycznym są przeprowadzone przez płytę zlokalizowaną w spodniej części szafy. Jedną z ostatnich operacji jest przygotowanie otworów na dławice kablowe w dolnej płycie.
Płyta wraz z przykręconymi dławicami kablowymi.
Szafa sterownicza z zamontowaną płytą.
Gotowa szafa sterownicza.
Widok drzwi gotowej szafy sterowniczej. Do opisu aparatury sterującej i sygnalizacyjnej można użyć tabliczek grawerowanych.
